Kode warna dan Pelabelan Kabel Fiber Optik

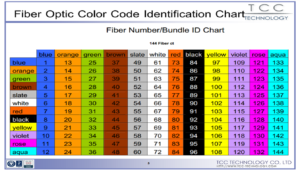

Dalam kabel fiber optik dengan jumlah core yang banyak, maka core itu akan dikelompokkan dalam satu tube. Satu tube mengandung 12 warna kabel fiber optik core. Dengan demikian kabel fiber optik 24 core akan memiliki 2 tube yang masing masing berisi 12 warna core serat optik yang berbeda. Contoh Tabel Warna Kabel dengan Kode 144/12T (144 core, 12 Tube)
Selain warna kabel fiber optik core, ada kode sebagai keterangan tambahan untuk fiber optik tersebut. Diataranya,
- SM = Jenis Fiber Single Mode
- MM Multi Mode
- 48/4 T = Menunjukkan jumlah Fiber Optik dan jumlah tube.
- A = Aerial atau kabel uşara
- D= Fiber optik kabel duct
- DB = Direct Burried (kabel tanam langsung)
- LT = Lose Tube (tube yang berongga)
- ST Straight Tube (tube tanpa rongga)
- SCPT = Single Core Per Tube digunakan untuk kabel distribution
- NZDS = Non Zero Dispersion Shifted Fiber, atau Fiber tipe G.655

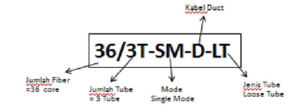

Contoh cara membacanya seperti pada gambar berikut ini:
