Membahas Tuntas OSI Reference Model: Peta Komunikasi di Dunia Jaringan
Panduan lengkap memahami 7 lapisan OSI dengan analogi kehidupan sehari-hari
📡 Apa Itu OSI Reference Model?
Bayangkan kamu sedang mengirim pesan WhatsApp ke teman yang tinggal di kota lain. Dari jari kamu mengetik di layar HP hingga pesan muncul di layar teman, sebenarnya ada proses panjang yang terjadi di balik layar. Proses itu begitu rumit, sehingga para ahli komputer membutuhkan sebuah “peta” untuk memahaminya. Peta itulah yang disebut OSI Reference Model.
OSI (Open Systems Interconnection) adalah model standar internasional yang dibangun oleh dua organisasi besar: International Standardization Organization (ISO) dan International Telecommunication Union Telecommunication (ITU-T). Model ini diluncurkan agar semua perangkat jaringan dari berbagai merek di dunia bisa saling berbicara dalam bahasa yang sama.

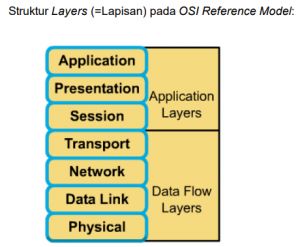

Gambar 1: Ilustrasi 7 Lapisan Model OSI
🎯 Kenapa Kita Harus Belajar OSI?
Menurut para ahli yang merancang OSI, ada empat alasan utama kenapa model ini penting:
- Membagi jaringan menjadi bagian-bagian yang lebih kecil. Bayangkan kamu disuruh mempelajari seluruh sistem jaringan sekaligus — pasti pusing, kan? Dengan OSI, kamu cukup belajar satu layer dalam satu waktu, seperti memakan kue lapis satu per satu.
- Membuat standar antarmuka yang seragam. Artinya, vendor perangkat jaringan yang berbeda-beda bisa membuat produk mereka masing-masing, tapi tetap saling cocok ketika disambungkan. Ini seperti charger HP — dulu setiap merek punya charger sendiri, sekarang banyak yang pakai USB-C standar.
- Menjembatani perbedaan teknologi jaringan. Ada jaringan kabel, nirkabel, fiber optik, satelit — semua teknologi berbeda itu bisa berkomunikasi karena punya “peta” yang sama.
- Mempercepat perkembangan teknologi. Ketika para insinyur paham standar yang jelas, mereka bisa berinovasi lebih cepat tanpa takut produknya tidak kompatibel dengan yang sudah ada.
📬 Analogi Besar: OSI = Proses Kirim Surat
Untuk memahami tujuh lapisan OSI dengan mudah, bayangkan kamu sedang mengirim surat ke seseorang yang tinggal di ujung kota. Setiap tahap dalam perjalanan surat itu mewakili satu layer dalam model OSI.
| No | Nama Layer (Inggris) | Nama Layer (Indonesia) | Peran dalam Analogi Surat |
|---|---|---|---|
| 7 | Application Layer | Lapisan Aplikasi | Kamu yang menulis surat |
| 6 | Presentation Layer | Lapisan Presentasi | Kamu yang menerjemahkan dan mengamankan surat |
| 5 | Session Layer | Lapisan Sesi | Kamu yang memastikan percakapan tetap terjalin |
| 4 | Transport Layer | Lapisan Transportasi | Kurir yang membagi surat jadi amplop kecil |
| 3 | Network Layer | Lapisan Jaringan | Kurir yang menulis alamat lengkap dan menentukan jalur |
| 2 | Data Link Layer | Lapisan Tautan Data | Petugas pos lokal yang mengenali nomor rumah |
| 1 | Physical Layer | Lapisan Fisik | Mobil pos dan jalan raya yang membawa surat |
Layer 7 — Application Layer: Si Penulis Surat
Ini adalah lapisan paling dekat denganmu sebagai pengguna. Semua aplikasi yang kamu kenal — WhatsApp, Instagram, Google Chrome, Zoom — bekerja di sini. Lapisan ini tidak peduli dengan kabel, listrik, atau alamat IP. Tugasnya sederhana: memastikan aplikasi bisa mengirim dan menerima data dari jaringan.
📱 Contoh Nyata di Hidupmu:
- Kamu mengunggah story di Instagram.
- Kamu mengirim email lewat Gmail.
- Kamu menonton video di YouTube.
- Kamu mengakses website sekolah.
🔧 Protokol yang Bekerja di Sini:
- HTTP/HTTPS — Untuk membuka website (contoh: saat kamu mengetik google.com di browser).
- FTP — Untuk mengirim file besar (contoh: mengunggah tugas ke server sekolah).
- SMTP/POP3/IMAP — Untuk email (contoh: Gmail, Yahoo Mail).
- DNS — Seperti buku telepon digital, menerjemahkan nama website jadi alamat IP.
Layer 6 — Presentation Layer: Si Penerjemah dan Penyandir
Setelah kamu menulis surat di aplikasi, data itu perlu diubah ke format standar. Bayangkan kamu menulis surat dalam bahasa Jawa, tapi si penerima hanya mengerti bahasa Indonesia. Presentation Layer-lah yang menerjemahkannya. Selain itu, lapisan ini juga mengompres data supaya tidak terlalu besar, dan mengamankannya supaya tidak dibaca orang lain di tengah jalan.
📱 Contoh Nyata di Hidupmu:
- Foto yang kamu kirim di WhatsApp diperkecil ukurannya secara otomatis — itu namanya kompresi.
- Password yang kamu ketik di website diacak jadi kode rahasia — itu namanya enkripsi.
- Video YouTube diubah formatnya supaya bisa diputar langsung di HP — itu namanya translasi format.
🔧 Protokol yang Bekerja di Sini:
- SSL/TLS — Mengamankan data (ikon gembok di browser).
- JPEG, PNG, GIF — Format gambar.
- MPEG, MP4 — Format video.
- ASCII, Unicode — Format teks.
Layer 5 — Session Layer: Si Penjaga Percakapan
Lapisan ini seperti operator telepon yang memastikan percakapan tetap terhubung. Ia mengatur siapa yang berbicara dulu, mengingat bahwa kamu sudah login, dan memastikan koneksi tidak putus di tengah jalan. Jika internet terputus saat download file, Session Layer yang membantu melanjutkan dari titik terakhir, bukan dari nol.
📱 Contoh Nyata di Hidupmu:
- Kamu sedang video call dengan teman. Session Layer memastikan panggilan tetap nyambung.
- Kamu login ke akun Facebook. Session Layer mengingat status loginmu sehingga kamu tidak perlu masukkan password setiap kali buka halaman baru.
- Kamu download game ukuran 2 GB. Jika Wi-Fi terputus, download bisa dilanjutkan — berkat checkpoint yang dibuat Session Layer.
🔧 Protokol yang Bekerja di Sini:
- NetBIOS — Untuk berbagi file antar komputer di jaringan lokal.
- RPC (Remote Procedure Call) — Memungkinkan satu komputer menjalankan perintah di komputer lain.
Layer 4 — Transport Layer: Si Kurir yang Teliti
Data yang kamu kirim — misalnya video 5 menit — tidak bisa dikirim sekaligus. Transport Layer memotongnya jadi ribuan potongan kecil, memberi nomor urut pada masing-masing, lalu mengirimnya. Di sisi penerima, potongan-potongan itu disusun kembali seperti puzzle.
📦 Dua Cara Pengiriman:
| Aspek | TCP (Transmission Control Protocol) | UDP (User Datagram Protocol) |
|---|---|---|
| Analogi | Kirim surat dengan resi dan nomor urut | Lempar surat dari jendela mobil yang jalan |
| Keandalan | ✅ Dijamin sampai, berurutan, bebas kesalahan | ⚡ Cepat, tapi tidak ada jaminan sampai |
| Kecepatan | 🐢 Sedikit lebih lambat | 🚀 Sangat cepat |
| Contoh Penggunaan | Browsing website, download file, email | Streaming video, game online, video call |
Layer 3 — Network Layer: Si Penentu Jalur
Setelah data dipotong-potong, Network Layer menambahkan alamat IP sumber dan tujuan pada setiap potongan. Alamat IP itu seperti alamat rumah lengkap: provinsi, kota, kecamatan, jalan, dan nomor rumah. Router — perangkat yang bekerja di layer ini — membaca alamat IP dan menentukan jalur tercepat, apakah lewat kabel bawah laut, satelit, atau menara seluler.
📱 Contoh Nyata di Hidupmu:
- Ketika kamu buka google.com, komputer meminta alamat IP Google ke DNS.
- Router di rumahmu menerima data dan mengirimkannya ke internet.
- Data melewati banyak router di berbagai kota dan negara sebelum sampai ke server Google di Amerika.
🔧 Perangkat & Protokol:
- Perangkat: Router, Layer 3 Switch
- IP (IPv4 dan IPv6) — Alamat digital setiap perangkat di internet.
- ICMP — Digunakan untuk perintah ping, mengecek apakah suatu alamat aktif.
- OSPF, BGP, RIP — Protokol yang membantu router menentukan jalur terbaik.
Layer 2 — Data Link Layer: Si Petugas Pos Lokal
Jika Network Layer menggunakan alamat IP (seperti alamat lengkap antar kota), Data Link Layer menggunakan alamat MAC — semacam nomor rumah permanen yang tertanam di setiap perangkat sejak lahir. Switch adalah perangkat utama di layer ini. Ia memastikan data yang dikirim ke HP-mu benar-benar sampai ke HP-mu, bukan ke HP adikmu yang juga terhubung ke Wi-Fi yang sama.
📱 Contoh Nyata di Hidupmu:
- Di rumahmu ada beberapa perangkat terhubung ke Wi-Fi: HP ayah, laptop kakak, TV pintar, dan HP-mu.
- Ketika kamu kirim pesan, Switch Wi-Fi membaca alamat MAC HP-mu dan mengirim data tepat ke sana.
- Jika ada kesalahan pada data yang diterima, lapisan ini mendeteksinya.
🔧 Perangkat & Protokol:
- Perangkat: Switch, Bridge, NIC (bagian data link)
- Ethernet — Untuk jaringan kabel.
- Wi-Fi (IEEE 802.11) — Untuk jaringan nirkabel.
- ARP (Address Resolution Protocol) — Menerjemahkan alamat IP jadi alamat MAC.
Layer 1 — Physical Layer: Si Pengemudi dan Jalan Raya
Ini adalah lapisan paling dasar. Semua data yang sudah diproses di enam layer di atasnya akhirnya diubah menjadi deretan angka 0 dan 1 yang berupa sinyal listrik. Sinyal itu kemudian meluncur melalui kabel LAN, kabel fiber optik, atau memancar sebagai gelombang Wi-Fi.
📱 Contoh Nyata di Hidupmu:
- Kabel LAN warna biru yang menghubungkan komputer ke router.
- Kabel fiber optik yang dibawa teknisi ke rumahmu.
- Lampu indikator yang berkedip-kedip pada modem.
- Gelombang Wi-Fi yang memancar dari router ke HP-mu.
🔧 Perangkat & Standar:
- Perangkat: Kabel (UTP, STP, fiber optik), Hub, Repeater, NIC (bagian fisik)
- RS-232, USB — Standar koneksi perangkat.
- DSL — Internet melalui kabel telepon.
- IEEE 802.3 — Standar Ethernet.
Gambar 2: Perangkat Jaringan dan Lapisan Kerjanya pada Model OSI
📦 Data Encapsulation: Proses Membungkus Surat Bertingkat
Sekarang bayangkan kamu sedang mengirim surat rahasia yang sangat penting. Agar surat itu aman dan sampai dengan utuh, kamu harus memasukkannya ke dalam beberapa lapisan amplop. Proses inilah yang disebut Data Encapsulation — penambahan informasi (header) pada data di setiap layer sebelum dikirim.

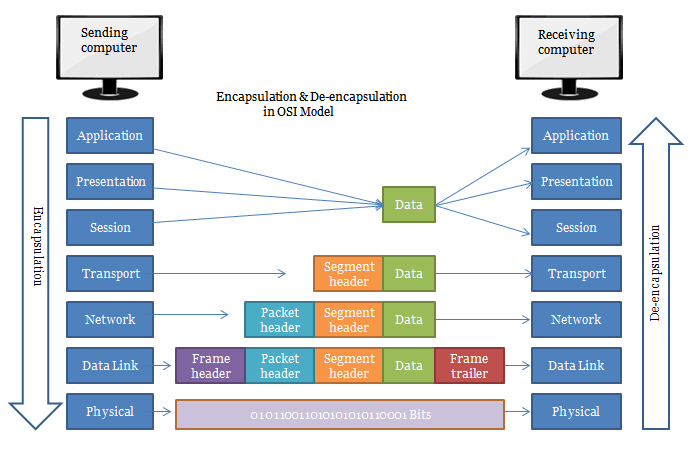

Gambar 3: Proses Data Encapsulation dan De-encapsulation
📋 Tahapan Encapsulation (Dari Atas ke Bawah):
| Tahap | Layer | Nama PDU | Penjelasan |
|---|---|---|---|
| 1 | Application, Presentation, Session | Data | Data dari aplikasi yang masih berupa tulisan, foto, atau video. |
| 2 | Transport | Segment | Data dipotong jadi bagian kecil, diberi nomor urut dan header transport. |
| 3 | Network | Packet | Ditambahkan alamat IP sumber dan tujuan, seperti menulis alamat lengkap di amplop. |
| 4 | Data Link | Frame | Ditambahkan alamat MAC, header, dan trailer — seperti cap pos dan kode batang. |
| 5 | Physical | Bit | Diubah jadi deretan angka biner (0 dan 1) berupa sinyal listrik, cahaya, atau gelombang radio. |
Di sisi penerima, prosesnya terbalik — disebut Decapsulation. Setiap lapisan amplop dibuka satu per satu, hingga si penerima mendapatkan surat asli yang kamu tulis.
🔌 Perangkat Jaringan dan Lapisan Kerjanya
Tidak semua perangkat jaringan bekerja di semua layer. Masing-masing punya “wilayah” sendiri. Perlu dicatat bahwa NIC Card (kartu jaringan) bekerja di dua layer sekaligus: Layer 1 (bagian fisik — port dan kabel) dan Layer 2 (bagian data link — alamat MAC).
| Layer | Nama Layer | Perangkat yang Bekerja di Sini |
|---|---|---|
| 3 | Network | Router, Layer 3 Switch |
| 2 | Data Link | Switch, Bridge, NIC |
| 1 | Physical | Hub, Repeater, Kabel, Modem, NIC |
Catatan penting: Router berada di Layer 3 karena ia membaca alamat IP. Switch berada di Layer 2 karena ia membaca alamat MAC. Hub dan Repeater hanya berada di Layer 1 karena mereka hanya menguatkan dan menyebarkan sinyal tanpa memahami isi data sama sekali.
⚔️ OSI vs TCP/IP: Dua Saudara yang Berbeda Karakter
Di dunia nyata, internet yang kita gunakan sehari-hari tidak menggunakan OSI secara langsung, melainkan menggunakan model TCP/IP. Namun, OSI tetap penting sebagai fondasi pembelajaran. Berikut perbedaan keduanya:
| Aspek | OSI | TCP/IP |
|---|---|---|
| Jumlah Layer | 7 layer | 4 layer |
| Sifat | Model referensi konseptual | Model implementasi praktis |
| Dikembangkan oleh | ISO dan ITU-T | DARPA (Departemen Pertahanan AS) |
| Application Layer | Terpisah jadi 3 layer (Application, Presentation, Session) | Digabung jadi 1 layer |
| Data Link & Physical | Terpisah | Digabung jadi Network Interface |
| Kegunaan | Untuk belajar dan troubleshooting | Untuk implementasi nyata di internet |
💡 Analogi: OSI seperti buku resep lengkap dengan sejarah, tips, dan foto. TCP/IP seperti catatan singkat di tangan koki yang sudah berpengalaman. Keduanya mengarahkan ke hasil yang sama, tapi OSI memberikan pemahaman yang lebih mendalam.
🧠 Tips Menghafal Tujuh Layer dengan Mudah
Menghafal urutan layer dari 7 ke 1 atau 1 ke 7 bisa dilakukan dengan akronim berikut:
⬇️ Dari Atas ke Bawah (7 → 1):
“Anak Pergi Sekolah Terus Naik Dua Pohon”
- Application
- Presentation
- Session
- Transport
- Network
- Data Link
- Physical
⬆️ Dari Bawah ke Atas (1 → 7):
“Please Do Not Throw Sausage Pizza Away”
- Physical
- Data Link
- Network
- Transport
- Session
- Presentation
- Application
📊 Tabel Ringkasan Lengkap Tujuh Layer
| Layer | Nama | Fungsi Utama | PDU | Perangkat | Contoh Protokol |
|---|---|---|---|---|---|
| 7 | Application | Antarmuka aplikasi dengan jaringan | Data | Gateway, Proxy | HTTP, FTP, SMTP, DNS, DHCP |
| 6 | Presentation | Translasi, kompresi, enkripsi | Data | Gateway | SSL/TLS, JPEG, MPEG, ASCII |
| 5 | Session | Manajemen sesi komunikasi | Data | Gateway | NetBIOS, RPC, PPTP |
| 4 | Transport | Pengiriman end-to-end | Segmen/Datagram | — | TCP, UDP, SCTP |
| 3 | Network | Routing dan logical addressing | Paket | Router, L3 Switch | IP, ICMP, OSPF, BGP, RIP |
| 2 | Data Link | Framing dan physical addressing | Frame | Switch, Bridge, NIC | Ethernet, Wi-Fi, PPP, ARP |
| 1 | Physical | Transmisi bit melalui media | Bit | Hub, Repeater, Kabel | RS-232, DSL, USB, IEEE 802.3 |
✅ Kesimpulan: OSI Adalah Bahasa Universal Jaringan
Model OSI mungkin terdengar rumit pada awalnya, tetapi begitu kamu memahami analogi “mengirim surat”, semuanya menjadi masuk akal. Setiap layer punya peran yang jelas dan tidak tumpang tindih:
- Layer 7 sampai 5 (Application, Presentation, Session) adalah dunia aplikasi dan pengguna — tempat kamu menulis, menerjemahkan, dan memastikan percakapan berjalan lancar.
- Layer 4 (Transport) adalah kurir yang memotong dan menyusun surat.
- Layer 3 (Network) adalah kurir yang menentukan jalur antar kota.
- Layer 2 (Data Link) adalah petugas pos lokal yang mengantar ke rumah.
- Layer 1 (Physical) adalah mobil dan jalan raya yang membawa surat secara fisik.
Dengan memahami OSI, kamu akan lebih mudah mendiagnosis masalah jaringan. Internet terputus? Cek Layer 1 (kabel atau Wi-Fi). Tidak bisa buka website? Cek Layer 7 (aplikasi browser) atau Layer 3 (konfigurasi IP). Video call patah-patah? Cek Layer 4 (koneksi TCP/UDP).
🌐 OSI bukan sekadar teori di buku pelajaran — ia adalah fondasi dari seluruh komunikasi digital yang kamu gunakan setiap hari.
Video Pemahaman Tentan OSI Model
https://www.youtube.com/playlist?list=PLRjPlu6MAom7Kj0efDQJDtdpcazYJOAwf
Artikel ini disusun berdasarkan modul ICNE: OSI Reference Model, dilengkapi dengan penjelasan praktis untuk pembelajaran siswa.
