Memahami T568A dan T568B dalam pengkabelan untuk kabel UTP/STP
T568A dan T568B adalah kode warna yang digunakan untuk kabel konektor modular RJ45, keduanya berdasarkan standar kabel ANSI/TIA-568.2-D.

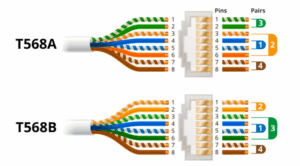

perbedaan antara T568A dan T568B adalah urutan penyambungan kabel ke jack RJ45. Pada T568A, kabel hijau terhubung ke pin 1,2 dan kabel oranye terhubung ke pin 3,6. Pada T568B, kabel oranye terhubung ke pin 1,2 dan kabel hijau terhubung ke pin 3,6. Semua kabel lainnya terhubung ke pin yang sama pada kedua standar.
berdasarkan kode T568A dan T568B pada umumnya terdapat dua tipe pengkabelan untuk kabel UTP/STP, yaitu tipe Straight dan Crossover. Berikut penjelasan kedua tipe pengkabelan;
a. Straight
Untuk menghubungkan antara Personal Computer (PC) / laptop dengan perangkat lain seperti Switch atau HUB menggunakan tipe pengkabelan Straight. Pengkabelan tipe ini urutan warna kabel yang terpasang pada konektor RJ45 antara ujung satu dengan ujung yang lainya sama. Untuk lebih jelasnya dapat dilihat pada gambar berikut
Gambar Pengkabelan Tipe Straight
b. Crossover
Untuk menghubungkan dua komputer secara langsung menggunakan tipe pengkabelan Crossover, biasanya diberi nama cross cable. Urutan warna kabel yang terpasang anatara ujung konektor RJ45 satu dengan ujung yang lain berbeda. Urutan warna kabel dapat dilihat pada gambar berikut,
