Komponen Jaringan Wireless LAN

Ada 7 Alat komponen utama dalam Jaringan Wireless LAN:

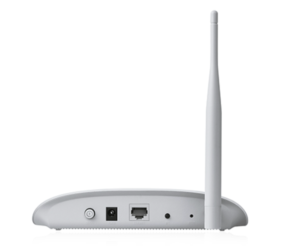

1. Access Point
Pusat koneksi nirkabel yang mengonversi sinyal gelombang frekuensi radio (RF) dari perangkat pengguna menjadi sinyal digital untuk jaringan kabel, dan sebaliknya.

Gambar 2.4 Access Point

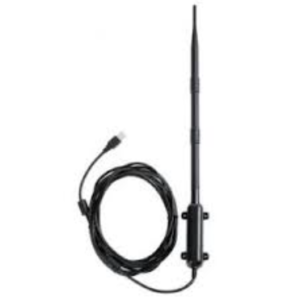

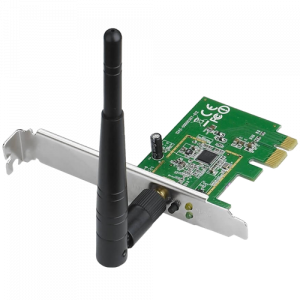

2. Wireless LAN Interface / NIC Wireless
Perangkat keras (hardware) yang terpasang pada perangkat pengguna (seperti kartu PCIe, modul onboard, atau USB adapter) agar dapat menangkap dan mengirimkan sinyal nirkabel.

Gambar 2.5 LAN Wireless dan USB Wireless

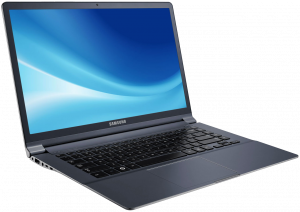

3. Mobile Desktop/PC

Terminal akhir berupa komputer desktop, laptop, smartphone, tablet, atau perangkat IoT yang menggunakan jaringan nirkabel untuk mentransmisikan data. Komputer harus ditambahkan wireless adapter melalui PCI (Peripheral Component Interconnect) card atau USB (Universal Serial Bus).

Gambar PC/Desktop/smartphone

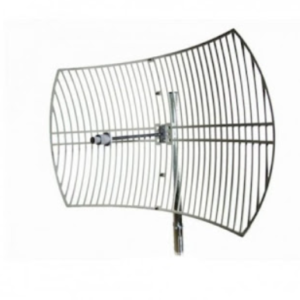

4. Antena
Komponen pemancar dan penerima gelombang radio yang berfungsi memperkuat dan mengarahkan sebaran sinyal nirkabel. Terdiri dari tipe omnidirectional (ke segala arah) dan directional (ke arah tertentu).

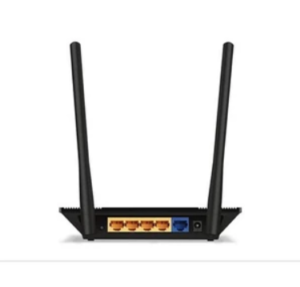

5. Wireless Router
Perangkat gabungan yang menjalankan fungsi router (pengarah rute data dan pembagi IP via DHCP), switch, dan Access Point dalam satu unit terpadu.

6. Kabel Jaringan

Media transmisi fisik (seperti kabel UTP/STP atau Fiber Optic) yang berfungsi sebagai tulang punggung (backbone) untuk menghubungkan perangkat nirkabel ke infrastruktur jaringan kabel inti (modem, switch, atau server).

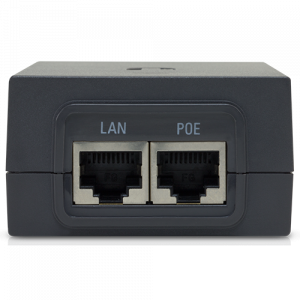

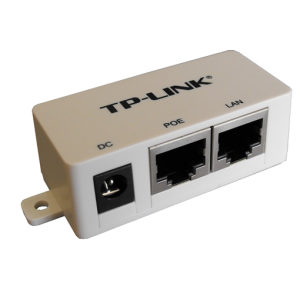

7. Power Ethernet (PoE)

Perangkat penyedia daya listrik melalui kabel jaringan UTP/STP. Menghilangkan kebutuhan stopkontak listrik terpisah pada lokasi pemasangan Access Point.
