Uraian Materi

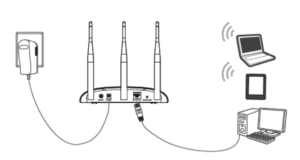

Gambar Topologi

Berikut adalah panduan teknis setting TP-Link TL-WR820N mode router:

1. Koneksi Fisik (Hardware)

• Port WAN (Biru): Hubungkan kabel LAN dari Modem ISP (Indihome/Biznet/dsb) ke port ini.
• Port LAN (Abu-abu): Hubungkan ke Laptop/PC menggunakan kabel LAN untuk konfigurasi awal.

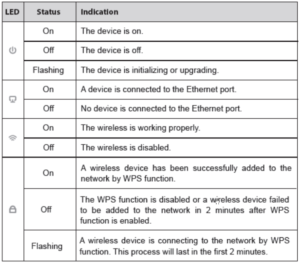

• Power: Nyalakan router dan tunggu lampu indikator stabil.

2. Akses Panel Admin

1. Buka browser, ketik 192.168.0.1 atau http://tplinkwifi.net.
2. Buat Password Baru: Anda akan diminta membuat password login admin (gunakan kombinasi huruf dan angka).
3. Klik Let’s Get Started.

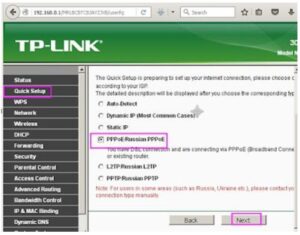

3. Quick Setup (Konfigurasi Utama)

Ikuti langkah Wizard yang muncul:

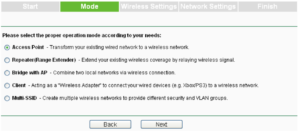

• Pilih Mode: Pastikan terpilih Wireless Router.
• Tipe Koneksi WAN: * Pilih Dynamic IP (paling umum untuk perumahan).
  • Pilih PPPoE jika ISP memberikan username & password khusus.
• Personalize Wireless:
  • SSID (Network Name): Isi nama Wi-Fi Anda.
  • Password: Isi kata sandi Wi-Fi minimal 8 karakter.
• Konfirmasi: Klik Next/Save dan tunggu router menyimpan pengaturan.

4. Tips Penting: Ganti IP LAN (Opsional tapi Disarankan)

Untuk menghindari IP Conflict (bentrok) dengan modem utama (terutama jika modem ISP juga menggunakan 192.168.0.1):

1. Masuk ke menu Advanced > Network > LAN.
2. Ubah IP Address menjadi 192.168.10.1 atau segmen lain.
3. Klik Save. Router akan reboot.
4. Gunakan IP baru tersebut untuk login kembali.

5. Finalisasi

• Hubungkan perangkat (HP/Laptop) ke nama Wi-Fi baru.
• Cek status di dashboard utama; jika indikator internet berwarna hijau/biru, koneksi sudah aktif.
• Lakukan pengujian dengan melihat ip address komputer
• Lakukan pengujian di komputer, test ping ke website yang ada di internet (Instagram.com, google.com, youtube.com)

Berikut adalah panduan teknis setting Tenda N301 dalam Mode Router:

1. Persiapan Jalur Kabel (Fisik)

Pastikan kabel terpasang pada port yang benar untuk menghindari looping atau kegagalan transmisi data:

• Port WAN (Warna Biru): Masukkan kabel LAN yang berasal dari sumber internet/modem ISP.
• Port LAN (Warna Kuning): Masukkan kabel LAN ke Laptop/PC untuk konfigurasi (atau gunakan Wi-Fi default bernama Tenda_XXXXXX).
• Power: Pastikan lampu indikator SYS berkedip normal.

2. Akses Panel Kontrol

1. Buka browser (Chrome/Edge), ketik IP: 192.168.0.1 atau tendawifi.com.
2. Jika router dalam kondisi baru, Anda akan langsung masuk ke halaman Quick Setup Wizard.

3. Konfigurasi Internet (Internet Settings)

Pilih tipe koneksi sesuai sumber internet Anda:

• PPPoE: Isi Username dan Password jika menggunakan akun dari ISP (seperti IndiHome atau provider lokal).
• Dynamic IP: Pilih ini jika router disambungkan ke modem yang sudah memiliki fungsi DHCP (paling umum).
• Static IP: Masukkan alamat IP manual jika diberikan oleh penyedia jasa internet.

4. Pengaturan Nirkabel (Wireless Settings)

Atur identitas Wi-Fi pada kolom yang tersedia di halaman yang sama:

• WiFi Name (SSID): Buat nama jaringan Wi-Fi Anda.
• Security Mode: Pastikan terpilih WPA/WPA2-PSK Mixed.
• WiFi Password: Masukkan minimal 8 karakter (kombinasi huruf dan angka).
• Klik OK. Router akan menyimpan pengaturan dan memulai ulang secara otomatis.

5. Optimasi Keamanan & Jaringan (Advanced)

Setelah router terhubung, masuk kembali ke panel admin untuk penyempurnaan:

• Administration: Segera buat Login Password agar orang lain tidak bisa masuk ke pengaturan router.
• LAN IP Settings: Jika IP modem utama sama-sama 192.168.0.1, ubah IP Tenda N301 menjadi 192.168.10.1 pada menu administration pada LAN Parameters.

6. Finalisasi

• Hubungkan perangkat (HP/Laptop) ke nama Wi-Fi baru.
• Lakukan pengujian dengan melihat ip address komputer
• Lakukan pengujian di komputer, test ping ke website yang ada di internet (Instagram.com, google.com, youtube.com)

Berikut adalah panduan teknis penyetelan TOTOLINK N600R dalam mode router:

1. Koneksi Fisik & Akses

• Port WAN (Kuning/Oranye): Hubungkan ke kabel internet dari modem ISP.
• Port LAN: Hubungkan ke PC/Laptop (atau gunakan Wi-Fi TOTOLINK_N600R).
• Login: Buka browser, akses 192.168.0.1 atau itotolink.net.
• Kredensial: User: admin | Pass: admin. Masukkan kode verifikasi (Captcha).

2. Konfigurasi Internet & Wi-Fi (Easy Setup)

Gunakan menu Easy Setup untuk langkah instan:

1. WAN Setting: Pilih DHCP Client (otomatis) atau PPPoE (jika ada akun dari ISP).
2. Wireless Setting (2.4G):
   • SSID: Isi nama Wi-Fi baru.
   • Password: Gunakan enkripsi WPA2-PSK dengan minimal 8 karakter.
3. Klik Apply. Tunggu router reboot dan hubungkan kembali perangkat Anda ke Wi-Fi baru.

3. Cara Mengganti IP LAN (Penting untuk Menghindari Konflik)

Sebagai praktisi jaringan, langkah ini krusial jika modem utama juga berada di segmen 0.x.

1. Masuk ke menu Advanced Setup.
2. Pilih menu Network > LAN Settings.
3. IP Address: Ubah dari 192.168.0.1 ke alamat baru, misalnya 192.168.10.1.
4. DHCP Server: Pastikan tetap Enable. Secara otomatis, rentang IP (Pool) akan menyesuaikan ke segmen 10.x.
5. Klik Apply. Router akan melakukan reboot.

Catatan Penting: Setelah IP diganti, akses masuk ke router selanjutnya adalah melalui IP baru tersebut (192.168.10.1), bukan lagi alamat default.

4. Optimasi Keamanan

• Advanced Setup: Masuk ke menu System> Password Setting dan ganti di Password Setup.

5. Finalisasi

• Hubungkan perangkat (HP/Laptop) ke nama Wi-Fi baru.
• Lakukan pengujian dengan melihat ip address komputer
• Lakukan pengujian di komputer, test ping ke website yang ada di internet (Instagram.com, google.com, youtube.com)
